菏澤市花王科技工貿有限公司給大家介紹下蒸發式冷凝器的工作原理

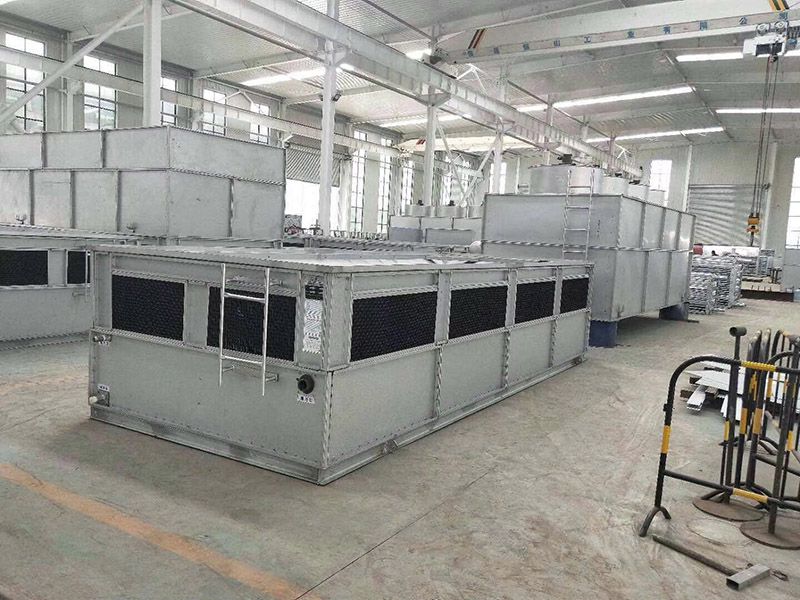

蒸發冷凝器以水和空氣作為冷卻劑，它主要利用部分水的蒸發帶走，冷凝過程放出熱量。它的外殼為一個薄鋼板和長方形箱體，內有冷凝排管組、淋水裝置、收水器、底部設集水盤，箱體外部設循環水泵，箱體頂部裝有軸流風機。蒸發冷凝器工作時，冷卻水由水泵送到冷凝排管上部的噴嘴，均勻地噴淋在冷凝器外表面，形成一層很薄的水膜，高溫工藝介質從冷凝排管上部進入，被冷凝后的液體從下部流出，噴淋到冷凝排管上的水吸收了高溫工藝介質的熱量后，一部分蒸發變成水蒸汽，其余落在下部集水盤內，供水泵循環使用。風機強制空氣以3～5m/s速度通過冷凝排管，促進水膜蒸發，強化冷凝管外放熱，并使吸熱后的水滴在落下過程中為空氣所冷卻；蒸發過程中未被氣化的水滴，經上部收水器后回落到下部水箱中，以減少水的消耗；此外水箱內還設浮球閥，當水不斷地蒸發消耗水箱中的水，水位過低時，浮球閥就自動打開補充冷卻水。
